低凈空鋼絲繩電動葫蘆結構設計精巧、性能優越、外型新穎，廣泛應用于建筑物較低的廠房、倉庫等場所。由于低凈空電動葫蘆多用于較低的廠房或倉庫，安裝在廠房或倉庫上方的行車導軌承載起重噸位在1t到20t之間，通過減輕鋼絲繩電動葫蘆的重量來提高其起重能力是比較有效的方法。

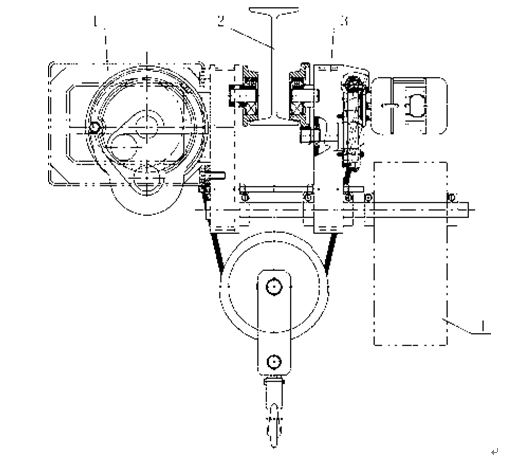

低凈空式鋼絲繩電動葫蘆，包括導軌、電動小車和起升機構，導軌是固定于建筑物上的行車工字鋼或槽鋼，起升機構由電動葫蘆、吊鉤和鋼絲繩組成，鋼絲繩的一端繞在電動葫蘆的卷筒上，鋼絲繩穿繞過吊鉤上的滑輪，另一端固定在行走機構上，電動小車由小車、電動機、減速器和車輪組成，減速器的輸入端與電動機的輸出軸連接，車輪與減速器的輸出軸連接，減速器固定在小車上，小車由墻板、連接軸和調整螺栓組成，連接軸位于兩塊墻板下端并與墻板連接，調整螺栓在連接軸上方并與墻板連接，電動小車的車輪安裝在導軌上，起升機構安裝在行走機構上，其特征在于：小車的墻板截面為框形結構。

因?yàn)樾≤嚨膲Π褰孛鏋榭蛐谓Y(jié)構，根據材料力學分析可知，在使用同種材料的情況下，采用框形結構的構件在同等抗彎矩模量情況下，比采用單塊平直板結構的重量要輕，也就是說，采用框形結構的墻板可以減輕其重量；如果在相同重量的情況下，框形結構的墻板可承載載荷要大，這樣，本實用新型的低凈空式鋼絲繩電動葫蘆的起吊重量大。

因?yàn)樾≤嚨膲Π褰孛鏋榭蛐谓Y(jié)構，框形結構的墻板可承載載荷大，框形結構不易變形，調整螺栓所受的力也相應變小，可采用比傳統鋼絲繩電動葫蘆更小的調整螺栓，使整個低凈空式鋼絲繩電動葫蘆自重更輕，材料成本也得到降低。

了解更多電動葫蘆詳情，可咨詢北京凌鷹。

?

?
