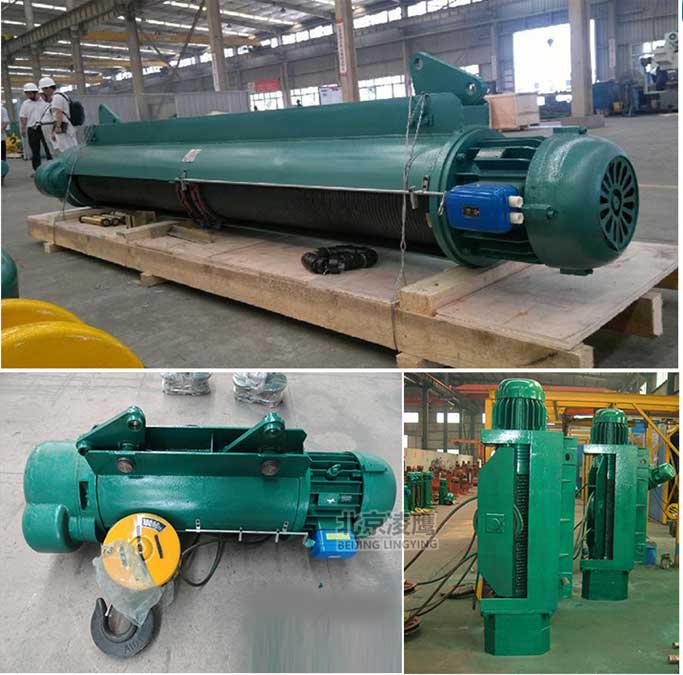

防爆鋼絲繩電動葫蘆具有結構緊湊、自重輕、體積小、起重能力大。當廠房?jī)?nèi)充有爆炸性混合物時，在保證安全的前提下是改善勞動條件，提高勞動生產率的有力工具，因而成為合理工藝過程中必備的機械設備。防爆鋼絲繩電動葫蘆主要組件構造特征：

減速器：為三級圓柱齒輪減速器，齒輪及軸的材質均選用優質合金鋼，并精工制造，全部裝以滾動軸承。外殼為優質鑄鐵，加工中心加工，裝配嚴密，灰塵不易侵入。

卷?yè)P(yáng)裝置：卷筒為鑄鐵或厚壁無縫鋼管制成，置于鋼制外殼內并以花鍵孔與減速器連接，另一端則以滾動軸承與電動機端蓋連接。外殼以鋼板卷制。鋼絲繩按照卷筒上螺紋槽纏繞，采用導繩器排繩，并通過停止塊驅動斷火限位開關，保證吊鉤到達上下極限位置時，及時切斷起升電動機電源；繩端使用壓繩板，通過螺栓緊固于卷筒上，拆換鋼絲繩時，只須將導繩器拆除，無須拆除外殼，維修方便。

運行機構：本系列防爆電動葫蘆的運行機構，采用電動小車，其減速器齒輪位優質鋼鍛制，并經熱處理，全部采用滾動軸承，在大起升高度時，運行機構與起升起構采用關節軸承連接，保證運行靈活，回轉半徑小，使用方便，壽命長，運行機構所適用的工字鋼軌道應按GB706-88標準選擇。

吊鉤：采用優質碳素鋼制造，通過單列滾動推力軸承支承在吊橫梁上能自由旋轉擺動。0.5-5t采用單滑輪式吊鉤裝置，10t采用雙滑輪式吊鉤裝置，并鉤尾部均采用卡板式結構，使之拆卸方便。當方便等級為dIICT4時，吊鉤鉤頭采用不銹鋼（或不銹鋼包戶）。

限位器：為防止吊鉤超出上升極限位置，造成鋼絲繩被拉斷的事故，或下降時超出極限值，而使導繩器與壓繩棋逢對手?jǐn)D壓損壞造成鋼絲繩脫離卷筒的事故，采用起升高度限位器，以保證吊鉤達到上、下兩極限位置時，及時切斷起升電動機的供電，即通過導繩器迫使限位桿運動，切斷起升開關，保證安全。

防爆電動機：系專用制造的全封閉錐形轉子異步電動機。防爆電動機的大轉矩為滿載的2-3倍，以適應防爆電動葫蘆繼續工作之直接起動。本系列防爆電動葫蘆的運行防爆電動機，本身帶有制動器，當電機斷電后，可以使防爆電動葫蘆在較短時間內停止。起升機運行用防爆電動機的外殼材料采用HT200高級鑄鐵。加工后進行1分鐘的水壓試驗，接線盒內的接線柱采用4220號耐電弧壓塑粉壓制而成。

?

?

?
