超載保護開關是一種機械控制開關，主要用于卷揚機式的起升機構，安裝在電機尾部，轉速和電機轉速相同。其主軸與被控電機連接，當電機轉速突然 升高，達到超速保護開關整定值時，重錘在離心力的作用下，克服彈簧力，推動導桿和調整板，調整板推動微動裝置使一對常閉觸頭和常開觸頭發生切換動作，進而斷開電路。

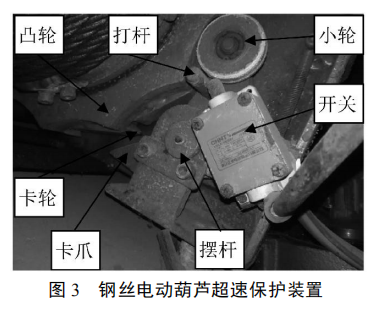

鋼絲繩電動葫蘆的超速保護裝置一般只能安裝在電動葫蘆內部，比如測速的光電傳感器安裝在電動葫蘆減速器的齒輪上；或者是在卷筒上安裝一套機構（見圖 3），擺桿一頭是在凸輪上轉動的小輪，另一頭是卡爪。卷筒以正常速度轉動時，小輪、打桿和卡爪隨著凸輪擺動，此時擺動的幅度較小，打桿不會打到開關且卡爪不會碰到安裝在卷筒上的卡輪。當轉速越來越快時擺桿的擺動幅度變大，打桿和卡爪的擺動幅度也跟著變大，當超速時打桿觸動開關，切斷電機電源使電動葫蘆制動器動作。該機構有二次保護作用，即當電動葫蘆制動器失效轉速繼續增加時，卡爪擺動幅度將大到使其卡住卡輪，實現第二制動，完成超速保護。

?
